常用導電資料

銅

銅的導電功能好，在常溫時有滿意的機械強度，具有杰出的延展性，便于加工，化學功能安穩，不易氧化和腐蝕，簡單焊接，因而廣泛用于制作變壓器、電機和各種電器的線圈。純銅俗稱紫銅，含銅量高，依據資料的軟硬程度可分為硬銅和軟銅兩種。銅材通過壓延、拉制等工序加工后硬度添加，稱作硬銅，一般用做機械強度要求較高的導電零部件。硬銅通過退火處理后硬度下降，即為軟銅。軟銅的電阻系數被硬銅小，適合做電機、變壓器和各類電器的線圈。在產品類型中，銅線的標志是“T”，“TV”表明硬銅，“TR”表明軟銅。

鋁

鋁的導電系數雖比銅大，但它密度小。相同長度的兩根導線，若要求他們的電阻值相同，則鋁導線的截面積約是銅導線的1.69倍。鋁資源較豐厚，價格便宜，在銅材緊缺時，鋁材是最好的代用品。鋁導線的焊接比較困難，有必要采納特別的焊接工藝。電機和變壓器上運用的鋁是純鋁。因為加工辦法不同，鋁也有硬鋁和軟鋁之分。用做電機、變壓器線圈的大部分是軟鋁。在產品類型中，鋁線的標志是“L”，“LV”表明硬鋁，“LR”表明軟鋁。

常用電線電纜的種類、特色及用處

電線電纜的種類許多，依照它們的功能、結構、制作工藝及運用特色可分為裸線、電磁線、絕緣電線電纜和通訊電纜四種。

一、裸線

裸線只要導體部分，沒有絕緣和護層結構。按產品的形狀和結構不同，裸線可分為圓單線、軟接線、型線和裸絞線四種。修補電機電器時經常用到的是軟接線和型線。

（1）軟接線：軟接線是由多股銅線或鍍錫銅線絞合編制而成的，其特色是柔軟，耐振蕩、耐曲折。常用軟接線的種類見表1。

表1 常用軟接線種類

（2）型線：型線對錯圓形截面的裸電線，其常用種類見表2。

表2  常用型線種類



二、電磁線

電磁線應用于電機電器及電工儀表中，作為繞阻或元件的絕緣導線。常用電磁線的導電線芯有圓線和扁線兩種，現在大多選用銅線，很少選用鋁線。因為導線外面有絕緣資料，因而電磁線有不同的耐熱等級。常用的電磁線有漆包線和繞包線兩類。

（1）漆包線：漆包線的絕緣層是漆膜，廣泛應用與中小型電機及微電機、干式變壓器和其他電工產品中。常用的漆包線有縮醛漆包線、聚酰漆包線、聚酯亞胺漆包線、聚酰胺酰亞胺漆包線和聚酰亞胺漆包線等五類。

（2）繞包線：繞包線用玻璃絲、絕緣紙或合成樹脂薄膜等嚴密繞包在導電線芯上，構成絕緣層；也有在漆包線上再繞包絕緣層的。除薄膜絕緣層外，其他絕緣層均需通過膠粘絕緣漆浸漬處理，以進步其絕緣功能、力學功能和防潮功能，因而它們實際上是組合絕緣。繞包線一般用于大、中型電工產品。依據繞包線的絕緣結構可將其分為紙包線、薄膜繞包線、玻璃絲包線及玻璃絲包漆包線四類。

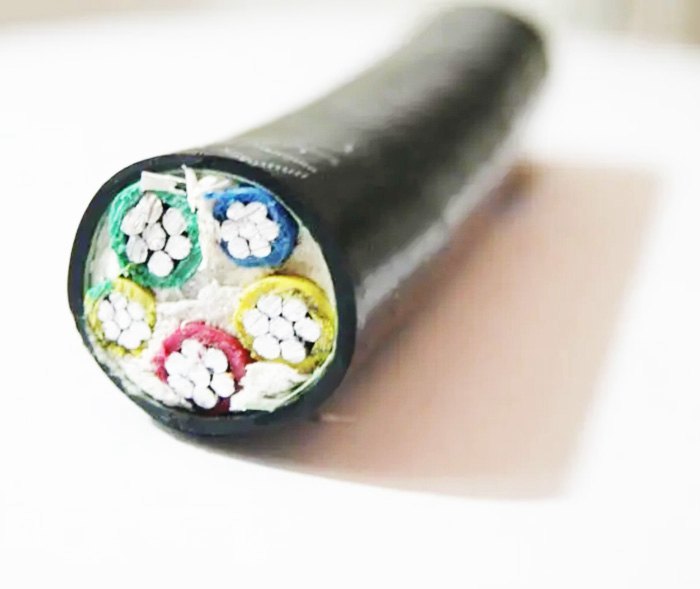

三、電線、電纜

1.電線、電纜類型的意義及用處電線、電纜產品的類型均以漢語拼音字母和阿拉伯數字來表明，它們所代表的意義是：

表3  電纜類型的意義



表4 橡皮、塑料電力電纜類型、稱號和主要用處



表5 常用絕緣電線

表6  通用橡套軟電纜



2.各種常用電線電纜安全載流量

表7  300/300V YQ、YQW輕型橡套軟電纜標準及載流量



表8  300/300V YZ、YZW中型橡套軟電纜標準及載流量



表9  450/750V  YC、YCW重型橡套軟電纜標準及載流量



表10  塑料絕緣電線長時間接連負荷載流量(A)



表11  橡皮絕緣電線長時間接連負荷載流量(A)

低壓線路

一、典當線路的一般要求

低壓線路一般應滿意以下要求：

（1）車間照明和電力線路應分開設置。

（2）挑選導線的截面除按核算負荷電流外，還應考慮線路答應的電壓丟失、導線的機械強度。

（3）每一電燈分路的燈和插座的總數一般不超越25只，每一分路的最大負荷不該超越30A。

（4）三相四線制中性線的載流才能一般不小于相線的1/2；二相三線或單相線路的中心線截面應與相線截面相同。

（5）導線的安全載流量與維護該導線的熔斷器的熔體額定電流之間的聯系一般規則如下：

照明線路：導線的安全載流量≥熔體的額定電流；

電力線路：導線安全載流量*（1.5~1.8）熔體額定電流；

有爆破風險場所內的線路：導線的安全載流量*0.8≥熔體的額定電流。

（6）線路截面減小的當?shù)鼗蚍种Ь€處，一般應加裝熔斷器。

（7）低壓線路竣工接電之前，應進行以下測驗：

①  丈量絕緣電阻。用500V兆歐表丈量線路設備的每一分路以及總?cè)蹟嗥髦g的導線和導線對大地間的絕緣電阻，絕緣電阻不該小于下列數值：

相對地為0.22MΩ；相對相為0.38MΩ。

關于36V低壓線路的絕緣電阻亦不該小于0.22MΩ。在濕潤及帶有腐蝕性氣體或蒸汽的房屋內，此項絕緣電阻值能夠恰當下降。

②  丈量體系電阻。明、暗管線設備的鋼管及電纜線路的金屬包皮應連成一體。從總開關附近的一點起到戶內線路設備的任何一點止，鋼管或電纜金屬外皮體系的電阻不得大于1Ω。

二、戶內、外明線

1.導線的挑選：

戶內、外明線應選用橡皮或塑料絕緣導線。依照機械強度的要求，導線的最小截面和敷設間隔應契合下表規則。

戶內、外明線最小截面和間隔



2.塑料護套線

塑料護套線直接設備在敷設面上，需用防銹的金屬夾頭或其他資料的夾頭安全牢固地支撐；在銜接處應加瓷接頭或接線盒；制止將塑料護套線直接埋在水泥或石灰粉刷層內。塑料護套線敷設在空心樓板的孔內時，導線的護套層不得損害，應能便于替換導線。3.明、暗管線

明、暗管線用的鋼管有必要進行防銹處理。裝于濕潤、腐蝕場所的明管及埋在地下的暗管，應選用管壁厚度不小于2.5mm鋼管。

穿管子導線的絕緣強度不低于溝通500V，管內不得有接頭；有必要要接頭時，應加裝接線盒。除直流回路導線及接地線外，不答應在鋼管內穿單根導線。

鋼管與鋼管之間用束節銜接，與接線盒的銜接處用螺母擰緊，鋼管管口應裝有護圈。敷設于含有對導線絕緣有害的蒸汽、氣體或多塵房屋內的鋼管，以及敷設于或許進入油、水等液體的場所的鋼管，其銜接處應密封。

明管應選用管卡支撐，管卡間的間隔應契合下表規則。鋼管或硬塑料管的敷設應盡或許沿最短線路并削減曲折次數。布線的管路較長或有彎時，應加裝拉線盒，使兩個拉線點之間的間隔契合以下要求：

（1）無曲折時，不超越45m。

（2）兩個拉線點之間有一個曲折時，不超越30米。

（3）兩個拉線點之間有兩個曲折時，不超越20米。

（4）兩個拉線點之間有三個曲折時，不超越12米。

明管曲折處的曲率半徑不該小于外徑的4倍；暗管曲折處的曲率半徑，鋼管不該小于外徑的6倍；敷設于混凝土內的鋼管曲率半徑不該小于外徑的10倍。

鋼管曲折后，夾角不該小于90°；曲折處的管徑不能因曲折而縮小、彎扁或折裂。
